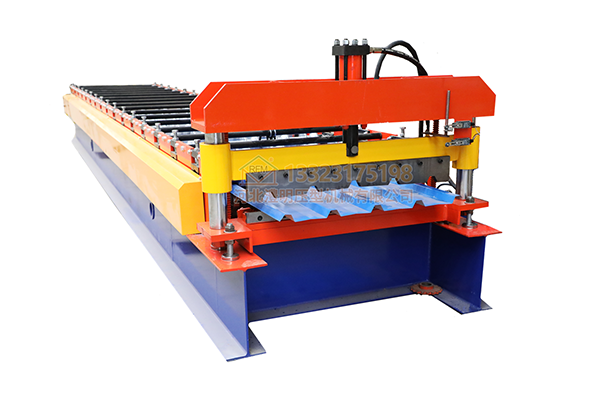

单层压瓦机压型板材表面划伤原因及防护
单层压瓦机压型板材表面划伤原因及防护
一、问题现象与影响
压型板材表面划伤通常表现为以下几种情况：
板材表面出现连续的直线状划痕，方向与送料方向一致
出现断续的、深浅不一的擦伤痕迹
涂层或镀层被刮破，露出基材颜色
划伤集中在板材边缘或波峰位置
表面划伤不仅影响产品美观，更会破坏板材表面的防腐(以实际报告为主)(以实际报告为主)涂层。一旦涂层被划破，基材暴露在空气中就会逐渐生锈腐蚀，严重影响屋面的使用寿命。对于有彩色涂层或镀铝锌要求的板材，划伤是直接导致产品报废的严重缺陷。
二、原因分析
板材表面划伤的本质是板材与设备硬质部位发生了相对滑动和摩擦。根据划伤的位置和形态，可以倒推出接触点在哪里。
压辊表面问题
压辊是直接接触板材的部件，如果压辊表面存在缺陷，就会在板材上留下对应痕迹。常见情况包括：压辊表面粘附了硬质颗粒物，在滚动过程中像砂轮一样磨削板材；压辊表面生锈，锈斑的粗糙度会划伤涂层；压辊边缘有毛刺或锐角，当板材宽度略宽于辊面时，边缘毛刺会刮擦板材；压辊长期使用后表面磨损不均，形成粗糙区域。
导向装置问题
导向装置用于限制板材左右位置，通常由导向轮或导向板构成。如果导向轮材质量优良良或表面粗糙，当板材边缘与导向轮接触时就会产生摩擦划伤。导向轮转动不灵活时，原本的滚动摩擦会变成滑动摩擦，划伤更严重。导向板如果没有加装软质衬垫，金属与金属直接接触必然产生划痕。
送料辊问题
送料辊的作用是夹紧板材并向前输送。如果送料辊表面有异物或硬质突起，会在板材表面压出痕迹或划痕。送料辊表面滚花过于尖锐时，也会在较软涂层上留下压印。上下送料辊压力不均匀时，板材会偏向一侧，边缘与导向装置摩擦加剧。
板材表面保护层问题
部分板材出厂时表面覆有保护膜。如果保护膜在压型前就已破损，或者压型过程中被撕破，暴露的涂层就容易受损。不同涂层的硬度也不同——普通聚酯涂层较软，容易被划伤；而性能稳定稳定涂层或氟碳涂层硬度较高，抗划伤能力相对较强。
异物侵入
这是常见也最容易忽视的原因。生产环境中切割粉尘、金属碎屑、砂粒等硬质颗粒物落在板材表面或压辊上，在压型过程中就会像砂纸一样划伤板材。来料板材边缘的毛刺在送料过程中脱落，也可能成为划伤源。
三、防护方案
销量好步：处理压辊表面问题
检查与清理
首先停机并透彻检查所有压辊的表面状态。用手掌或干净的白布沿压辊表面滑动，感受有无粗糙、凸起或粘附物。发现粘附物时，用铜铲或木质刮刀轻轻去除，切勿使用钢质工具以免损伤辊面。去除后用酒精或一对一清洗剂擦拭辊面，去除油污和残留物。
抛光用心服务粗糙表面
对于表面粗糙或轻微锈蚀的压辊，可以采用抛光处理。使用细砂纸由粗到细逐级打磨，之后用抛光膏进行精抛，使辊面达到镜面或接近镜面的光洁度。抛光后需要透彻清洁辊面，去除所有研磨残留物。
处理压辊边缘毛刺
压辊两端边缘如果存在锐角或毛刺，需要使用细锉刀或油石进行倒角处理，使其圆滑过渡。倒角不宜过大，以免影响压型轮廓。
防锈处理
抛光处理后的压辊表面暴露在空气中容易生锈。对于不经常使用的设备，可以在压辊表面涂抹薄层防锈油。生产前用酒精将防锈油擦拭干净即可。
优良步：改造导向装置
导向装置与板材边缘的接触是划伤的高发区域，改造方向是将硬接触改为软接触。
导向轮软接触改造
如果现有导向轮是金属材质，建议更换为尼龙、聚氨酯或工程塑料材质的导向轮。这些材料硬度适中，与板材边缘接触时不会划伤涂层。同时检查导向轮的转动灵活性——轴承不灵活的需要加油或更换，确认导向轮能够自由转动。
导向板加装软垫
对于使用导向板的结构，可以在导向板与板材接触的一侧粘贴耐磨(以实际报告为主)(以实际报告为主)毛毡、聚氨酯垫片或橡胶条。软垫厚度约3-5mm，与板材边缘形成柔性接触。软垫磨损后及时更换，更换成本很低。
调整导向间隙
导向装置与板材边缘之间应保留合理间隙——既能起到导向作用，又不产生额外摩擦。一般建议间隙为0.5-1mm。间隙过小会持续摩擦，间隙过大则失去导向作用。每班开机前检查并调整一次。
第三步：优化送料辊
保持送料辊清洁
送料辊表面容易粘附油污和灰尘，需要定期清理。用干净的布蘸取酒精或一对一清洁剂擦拭辊面，去除油污和残留物。注意不要使用会损伤辊面涂层的强溶剂。
检查送料辊表面状态
送料辊表面的滚花如果过于尖锐，会在较软的涂层上留下压痕。可以用细油石轻轻打磨滚花优良，降低其尖锐度，但不能全部磨平以免影响送料摩擦力。送料辊表面如有明显锈蚀或磨损，建议更换或重新包胶处理。
调整压紧力平衡
检查左右两侧送料辊的压紧力是否一致。板材两侧的压痕尺度应当相同，如果一侧深一侧浅说明压紧力不均。调整两侧弹簧压缩量或气缸压力，使压紧力均匀分布。
第四步：处理板材保护层
保护膜检查
如果板材表面覆有保护膜，上机前检查保护膜是否完整。破损的保护膜应撕除后重新覆膜，或者在不影响质量的前提下将破损部位避开。压型完成后，保护膜应及时撕除，避免放置过久后膜层老化难以撕除。
选择合适涂层
对于外观要求较高的产品，建议选用硬度较高的涂层体系。氟碳涂层和性能稳定稳定聚酯涂层的表面硬度优于普通聚酯涂层，抗划伤能力较强。采购时可以向供应商了解涂层硬度指标。
第五步：控制异物污染
设备清理制度
每班生产结束后，清理压辊表面、导向装置、送料辊以及设备各角落的积尘和碎屑。使用工业吸尘器或压缩空气吹扫，注意压缩空气应经过油水分离处理，避免将油水吹到板材上。
来料检查
上料前检查板材表面有无附着异物，边缘毛刺是否过大。有异物的用干净抹布擦拭去除，毛刺过大的需要修边处理。
环境控制
尽量保持生产区域的清洁，切割和打磨工序应与压型工序分区进行，减少粉尘扩散。地面定期清扫，减少人员走动带起的灰尘。
第六步：临时防护措施
对于紧急生产或无法立即整改设备的情况，可以采取以下临时防护措施：
在导向装置与板材接触的部位粘贴美纹纸或耐磨(以实际报告为主)(以实际报告为主)胶带，形成临时软垫。在压辊表面涂抹薄层蜡或一对一润滑剂，减少摩擦系数。适当降低设备运行速度，减少摩擦热和刮擦力度。
这些措施只能作为短期过渡，根本解决仍需完成上述硬件改造。
四、日常维护建议
为避免划伤问题反复出现，建议建立以下点检制度：
每班开机前，用干净白布擦拭所有与板材接触的部件表面，检查有无异物或粗糙点。同时检查导向间隙是否合适，板材边缘是否顺通顺过。
每周检查导向轮转动灵活性和软垫磨损情况，磨损严重时及时更换。检查送料辊表面清洁度和滚花状态。
每月对所有压辊表面进行一次多方面检查，发现锈蚀或粗糙点及时抛光处理。清理设备内部角落的积尘。
五、特别提示
如果按上述方案逐一操作后划伤问题依然存在，可能涉及以下较复杂的原因：
压辊镀铬层已磨损剥落，露出粗糙基材，需要重新镀铬或更换压辊
板材涂层本身附着力差，轻微接触就会脱落，需要与板材供应商沟通
设备整体精度下降，各轴不平行导致板材与压辊产生相对滑动，需要校正设备
建议在自行处理无效时，联系设备厂家进行现场诊断。对于要求的板材，也可以考虑在压型后增加覆膜工序作为成品保护。
